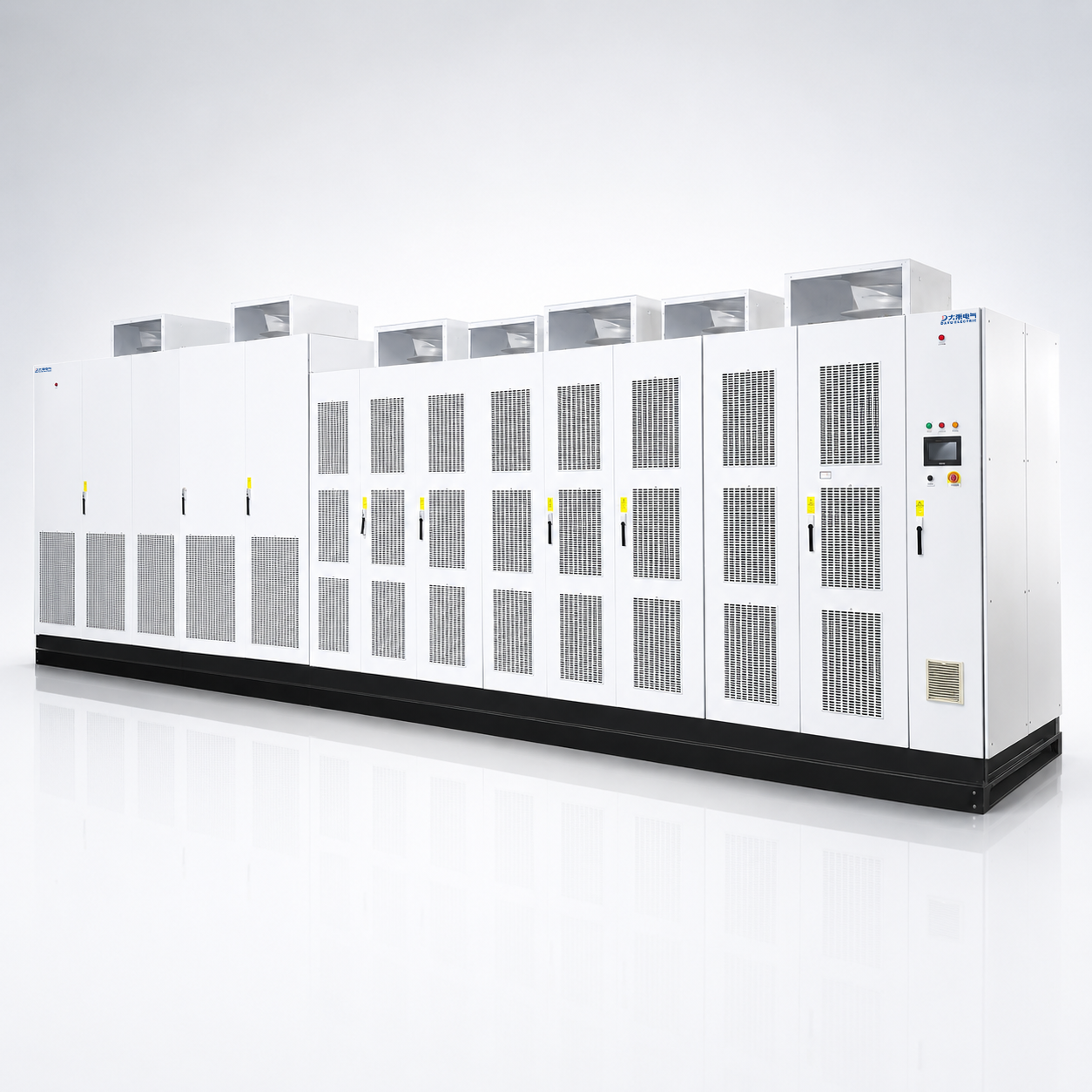

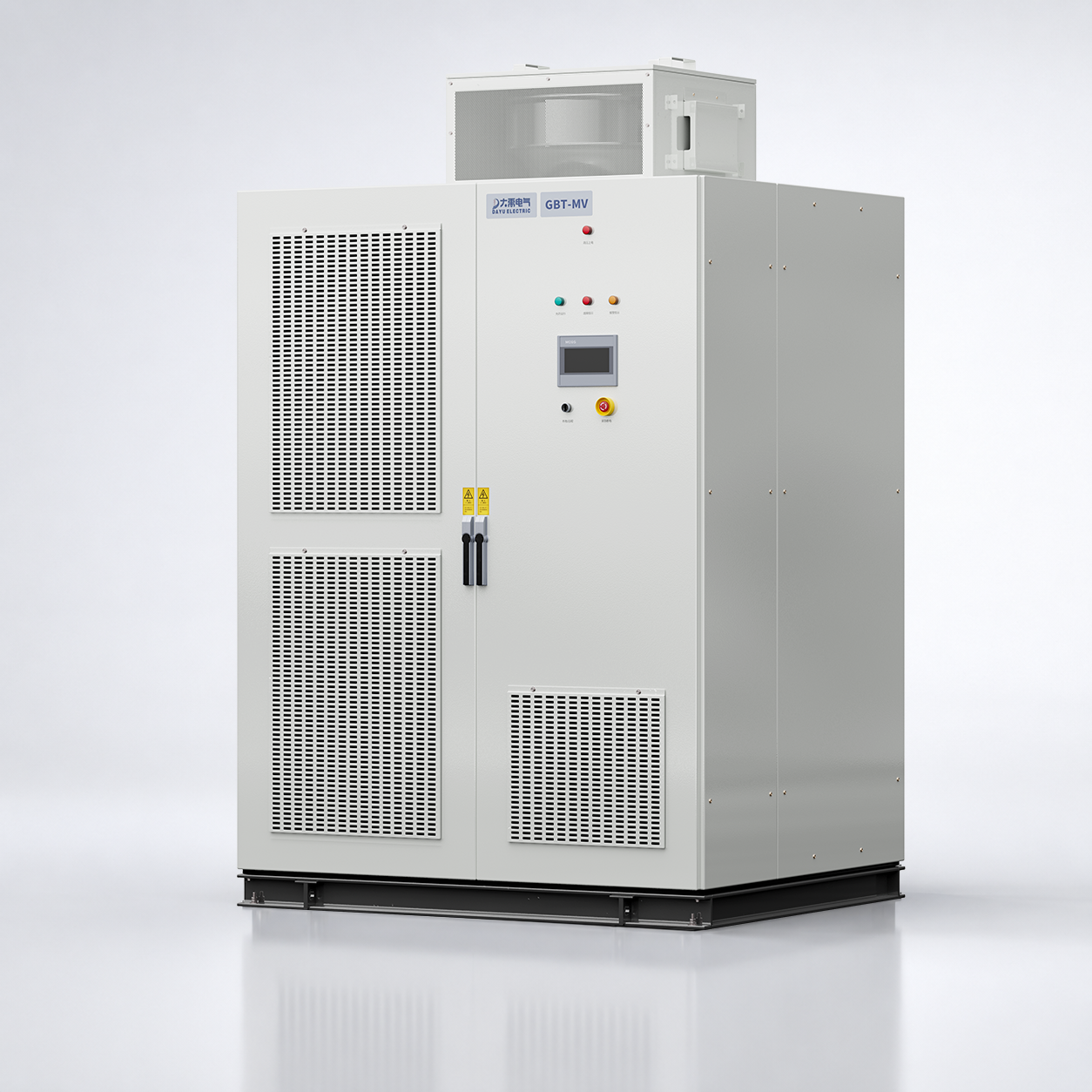

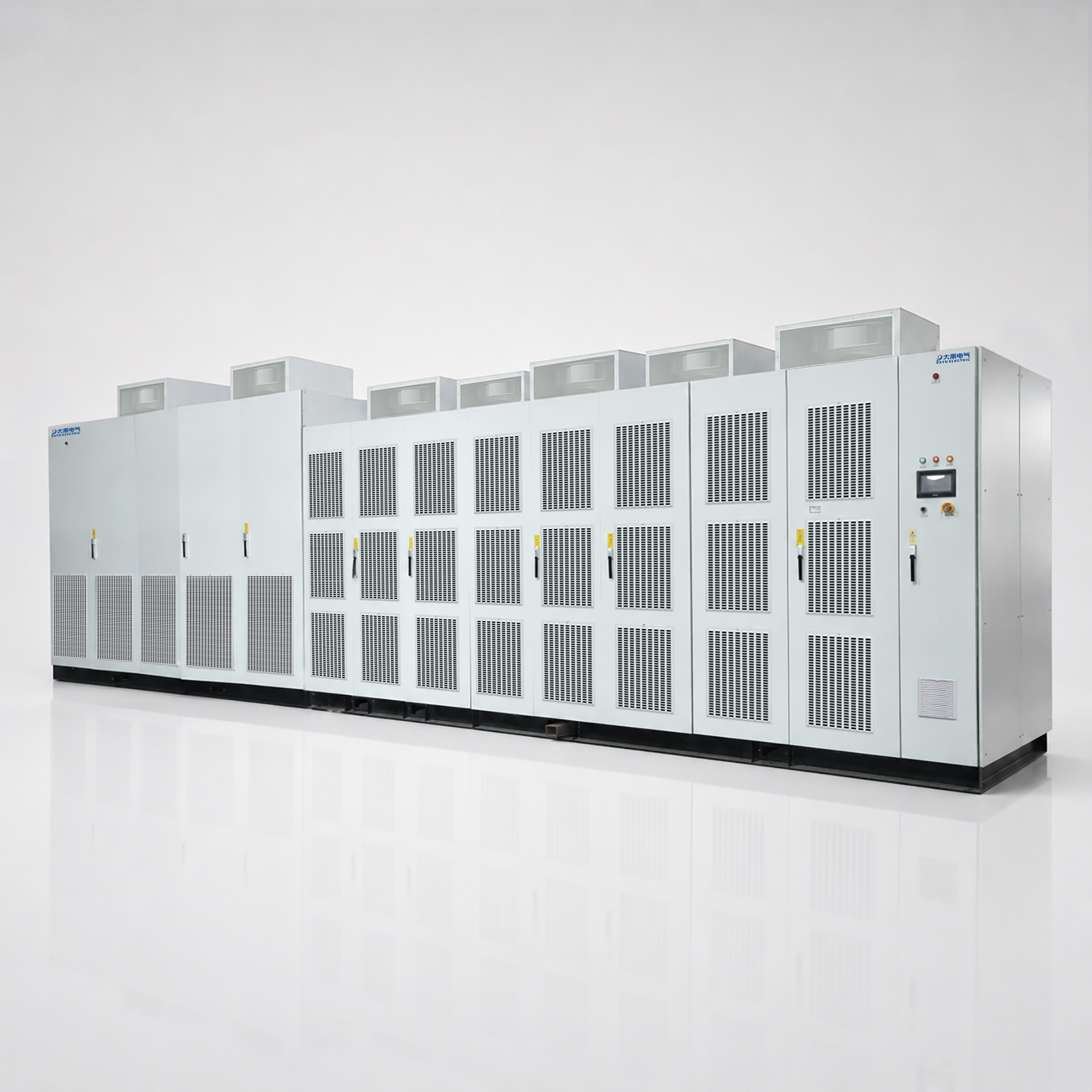

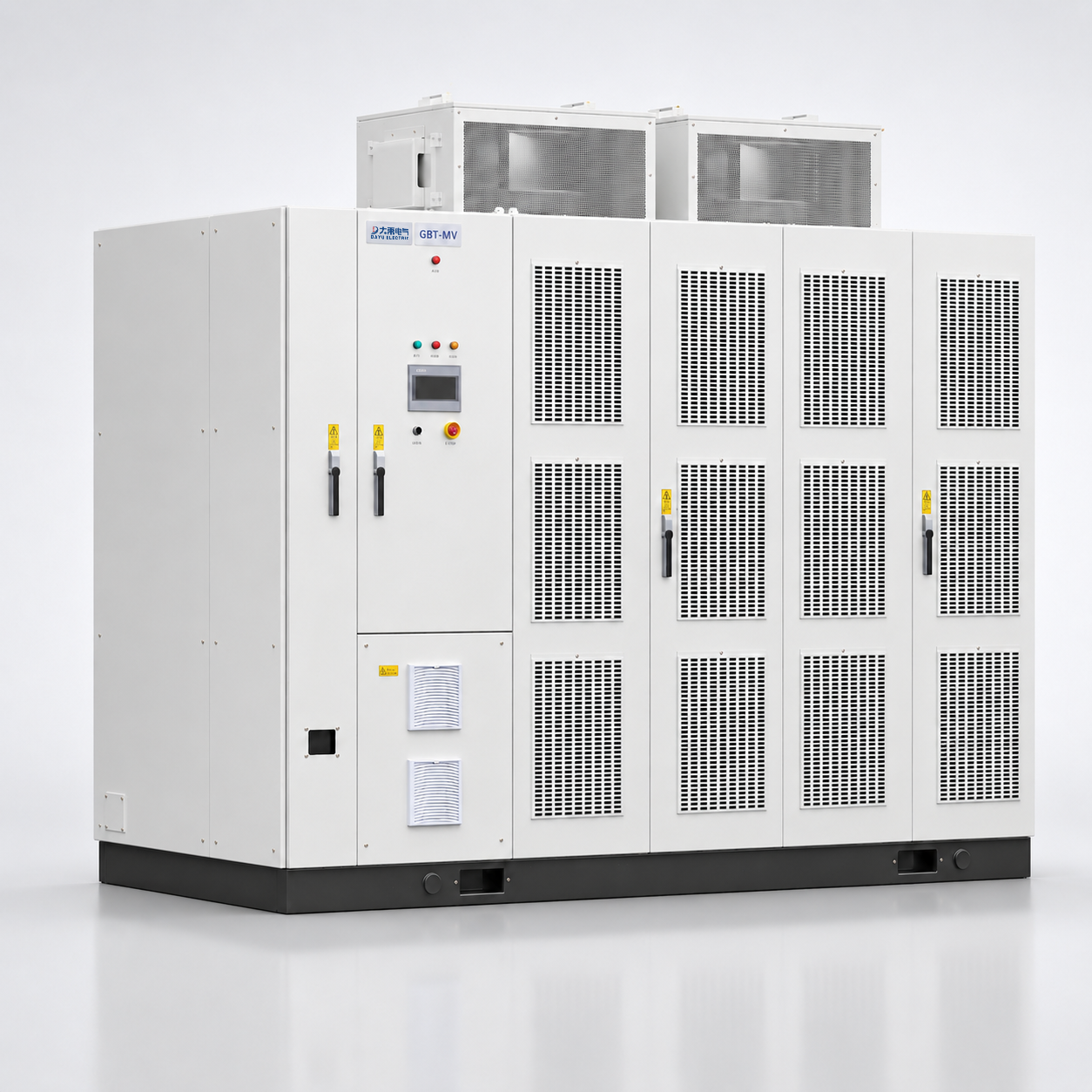

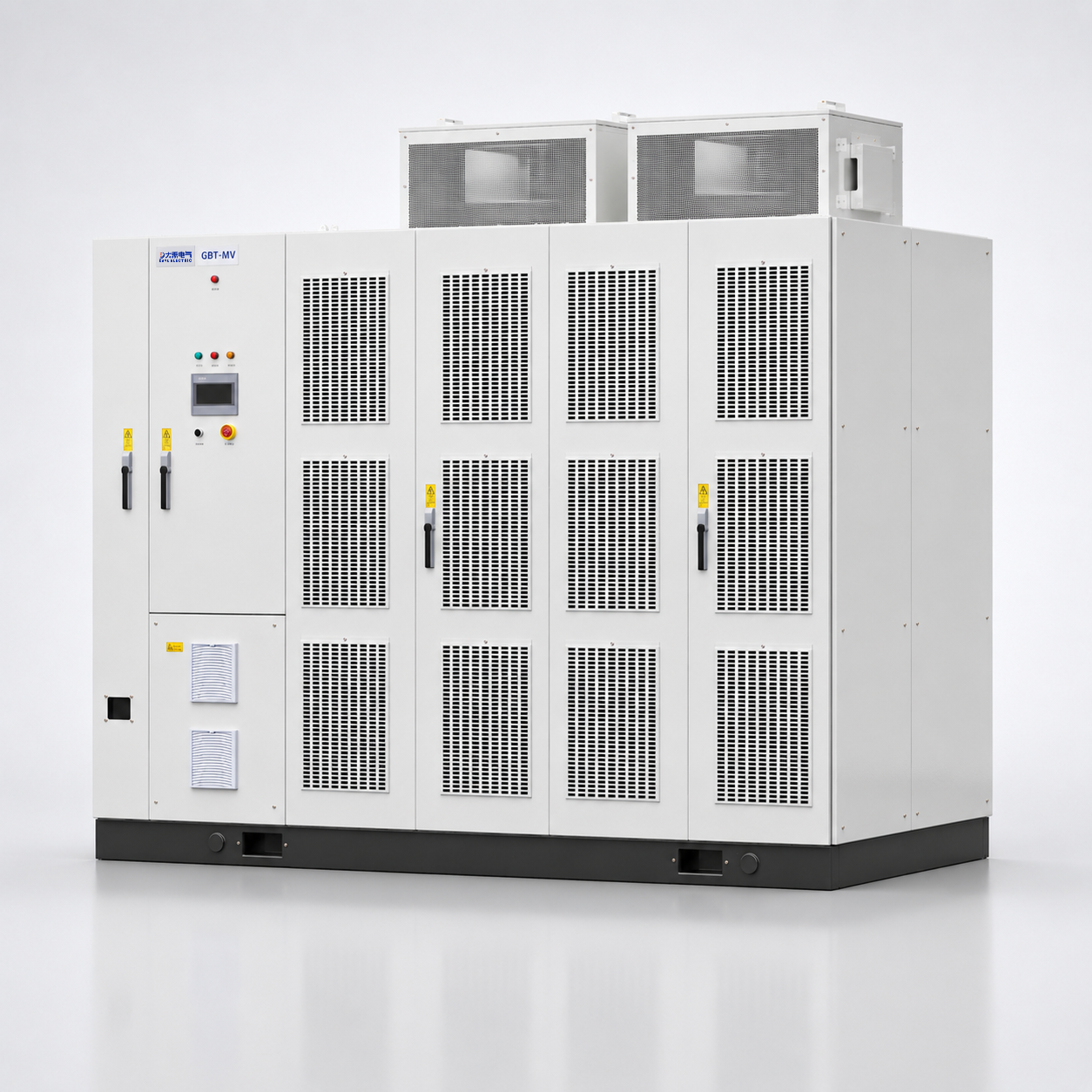

GBT-MV系列高压变频器

GBT-MV系列电压源型高压变频器是面向高压电机调速控制与节能运行开发的高高型变频装置。产品采用功率单元串联结构和SPWM控制技术，通过移相叠加形成接近正弦波的输出，可直接驱动高压电机，无需输出升压装置。适用于需要连续调速、降低起动冲击、优化工艺控制和减少电机能耗的工业传动系统。

产品咨询

资料下载

视频展示

·功率单元串联

·高压直接输出

·正弦波输出

·智能冗余控制

适应场景

重点行业：冶金钢铁、石油化工、水泥建材、矿山选矿、造纸、电力及市政公用工程。

典型设备：高炉鼓风机、烧结主抽风机、窑尾风机、循环水泵、矿井通风机、压缩机、皮带输送机等高压电机负载。

适用需求：高压电机连续调速、风量与流量按需控制、工艺稳速、老旧调速系统改造及工业节能改造。

客户痛点

产品特点

高-高结构直接输出

采用电压源型高-高结构和多功率单元串联方案，直接输出高压，无需输出升压装置，可直接驱动普通高压电机

高效率与高功率因数

整机效率大于97%；在负载大于20%、无需功率因数补偿装置的条件下，功率因数大于0.96

多核控制与人机交互

采用DSP、ARM、FPGA多核控制平台，配备彩色触摸屏和多语言界面，支持参数设置、状态显示及故障查询诊断

SPWM近正弦波输出

采用SPWM正弦波脉宽调制技术，输出接近正弦波，无需输出滤波器或功率补偿装置，并可减小输出谐波和dv/dt对电机的影响

冗余与故障适应

功率单元故障可自动旁路，并通过非对称旁路保持三相输出电压平衡；控制系统采用二级供电，电网电压短时降至额定值35%时仍可降额运行

运行功能与通讯

具备瞬时停电不停机、转速追踪、多段速运行、简易PLC、内置PID等功能，并兼容Modbus、Profibus-DP等通讯协议

规格参数

项目	电压	6kV系列	10kV系列
适用电机范围		普通异步电机，同步电机，永磁同步机电机，电励磁同步电机
输入	额定电压	3相50/60Hz, 6kV	3相50/60Hz, 10kV
	电压波动范围	3 kV / 6 kV / 10 kV ± 10 % 满载运行；-10 % ~ -35 % 允许长期降额运行
	频率变化范围	50Hz±10%
	单元输入电压	690Vac
	输入功率因数	≥0.95(20%负荷以上)
	输入电流谐波	满足 IEEE519-2014 和 GBT14549-93 标准
输出	输出电压范围	0~6kV	0~10kV
	单元输出电压	720V
	输出频率范围	0 ~ 50Hz/60Hz MAX 120Hz（120 ~ 700Hz 定制）
	调速比	40：1/100:1（SVC）/200：1(FVC)
	转速精度	±0.5% (SVC) /±0.2% (FVC)
	转矩响应	<10ms
	起动转矩	0.5Hz/150%(SVC); 0Hz/180%(FVC)
技术方案		单元级联，交直交，高高方式
控制方式		无/有速度传感器矢量控制，电压型开环矢量控制
整流形式		二极管三相全桥
逆变形式		IGBT H桥逆变
加减速时间		0.1~6500秒, >6500秒厂家定制
起停控制		本地或远程
控制系统		DSP、ARM、FPGA、HMI
面板显示		触摸屏，多语言界面
过载能力		120% 1min,间隔10min；150% 1s；200%立即保护
变频装置有无熔断器		变频器输入侧无熔断器，单元输入侧有熔断器
电气隔离		光纤
是否需要输入滤波器		否
是否需要输出滤波器		否
是否需要功率因数补偿		否
功率单元保护功能		过压、欠压、输入缺相、过流、过温、通讯等
系统保护功能		电机过载、输出过载、输出短路、输出接地、输入过流、输入过压、输入三相不平衡、输入接地、冷却风扇故障报警、门开关联锁保护、变压器过热报警、变压器过热跳闸、变压器副边短路保护等
平均无故障时间		50000h
通讯接口		Modbus-RTU 或 Modbus-TCP（选配）、PROFIBUS-DP（选配）
开关量输入		7 路，继电器干式接点
开关量输出		8 路，继电器干式接点
模拟量输入		2 路，4 ~ 20mA或0-10V
模拟量输出		4 路，4 ~ 20mA或0-10V
使用环境		室内
环境温度		-10~40℃, +40~+50℃降额运行, 低于-10℃, 起动前需预热
环境湿度		5%~95%, 无凝露
海拔高度		≤1000m，大于1000m需降额运行，具体请在订货时说明
设备总噪声		≤80dB
冷却方式		强迫风冷
防护等级		IP30
进出线方式		下进下出，特殊可按用户定制
控制电源		380Vac±10%, 三相四线
