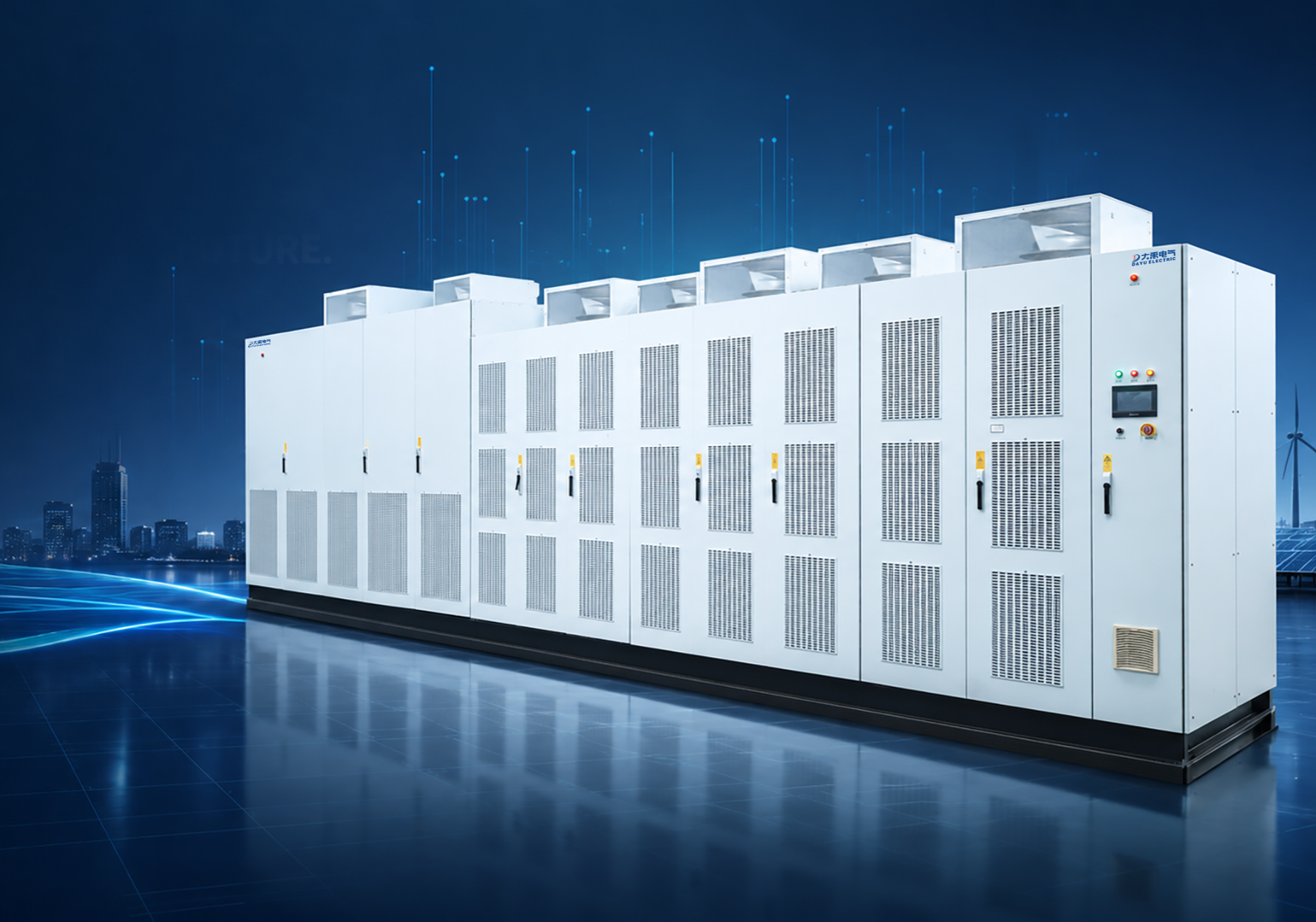

GBRQ系列电压源型高压变频软起动装置

GBRQ系列电压源型高压变频软起动装置采用高-高结构和单元级联型变频技术，适用于6kV、10kV普通异步电机和电励磁同步电机的软起动。装置采用矢量控制和锁相同步软起动方式，在电机达到相应旁路条件后完成由变频起动向工频运行的切换，具备同步切换、循环连续起动及多种一次方案配置能力。

产品咨询

资料下载

视频展示

·起动电流小

·高起动转矩

·工频无扰切换

·循环连续起动

适应场景

适用电机：普通异步电机和电励磁同步电机。

电压等级：6kV系列和10kV系列。

适用需求：高压大型电机软起动、变频起动向工频运行切换、多台电机循环连续起动，以及一拖一、一拖二、二拖二和两种二拖多一次方案配置。

客户痛点

产品特点

矢量控制起动

采用功率单元串联结构，形成高压输出，可直接驱动高压电机，无需输出升压装置

起动电流小

起动电流控制在额定电流以下，输入功率因数≥0.95（20%负荷以上），有助于减小起动过程对电网的影响

同步切换

软件具有同步切换算法与功能，无需外加同期装置，可实现电机工变频的无扰动切换，切换过程中不产生冲击电流

连续起动

可用于多台电励磁同步电机和异步电机的循环连续起动

减少机械磨损

可减少机械和叶轮磨损，延长相关设备的大修周期，节省检修费用和时间

五种一次方案

支持一拖一、一拖二、二拖二、二拖多（变频软起冗余备用）及二拖多（可分别独立起动）方案

规格参数

项目	电压	6kV系列	10kV系列
适用电机范围		普通异步电机、电励磁同步电机、永磁同步电机
输入	额定电压	3相50/60Hz, 6kV	3相50/60Hz, 10kV
	电压波动范围	6kV/10kV±10%满载运行, - 45%~+10%允许长期降额运行
	频率变化范围	50Hz±10%
	单元输入电压	690Vac
	输入功率因数	≥0.95(20%负荷以上)
	输入电流谐波	≤4%满足GB/T14549-93标准和IEEE519-1992标准
输出	输出电压范围	0~6kV	0~10kV
	单元输出电压	720V
	输出频率范围	0~50Hz/60Hz, 最大700Hz(120Hz~700Hz厂家定制)
	调速比	40: 1 (通用矢量) /100: 1 (SVC) /200: 1 (FVC)
	转速精度	±0.5% (SVC) /±0.2% (FVC)
	转矩响应	<10ms
	起动转矩	0.5Hz/150%(SVC); 0Hz/180%(FVC)
技术方案		单元级联，交直交，高高方式
控制方式		通用矢量、无/有速度传感器控制方式 (SVC/FVC)
整流形式		二极管三相全桥
逆变形式		IGBT H桥逆变
加减速时间		0.1~6500秒, >6500秒厂家定制
起停控制		本地或远程
控制系统		DSP、ARM、FPGA、HMI
面板显示		触摸屏，多语言界面
过载能力		120%额定电流，1分钟
变频装置有无熔断器		功率单元输入侧带熔断器
电气隔离		光纤
是否需要输入滤波器		否
是否需要输出滤波器		否
是否需要功率因数补偿		否
功率单元保护功能		过压、欠压、输入缺相、过流、过温、通讯等
系统保护功能		电机过载、输出过载、输出短路、输出接地、输入过流、输入过压、输入三相不平衡、输入接地、冷却风扇故障报警、门开关联锁保护、变压器过热报警、变压器过热跳闸、变压器副边短路保护等
平均无故障时间		50000h
通讯接口		Modbus、 Profibus-DP、CAN, 特殊可按用户定制
开关量输入		10路，继电器干接点
开关量输出		16路，继电器干接点
模拟量输入		4路, 4~20mA或0~10V
模拟量输出		4路, 4~20mA或0~10V
使用环境		室内
环境温度		-10~40℃, +40~+50℃降额运行, 低于-10℃, 起动前需预热
环境湿度		5%~95%, 无凝露
海拔高度		≤1000m，大于1000m需降额运行，具体请在订货时说明
设备总噪声		≤80dB
冷却方式		强迫风冷
防护等级		IP30
进出线方式		下进下出，特殊可按用户定制
控制电源		380Vac±10%, 三相四线

资料下载

名称	版本	格式	大小	日期	下载
GBRQ系列电压源型高压变频软起动装置产品手册2025版（中文）	V1.0	pdf	27.3 MB	2026-05-29	立即下载
