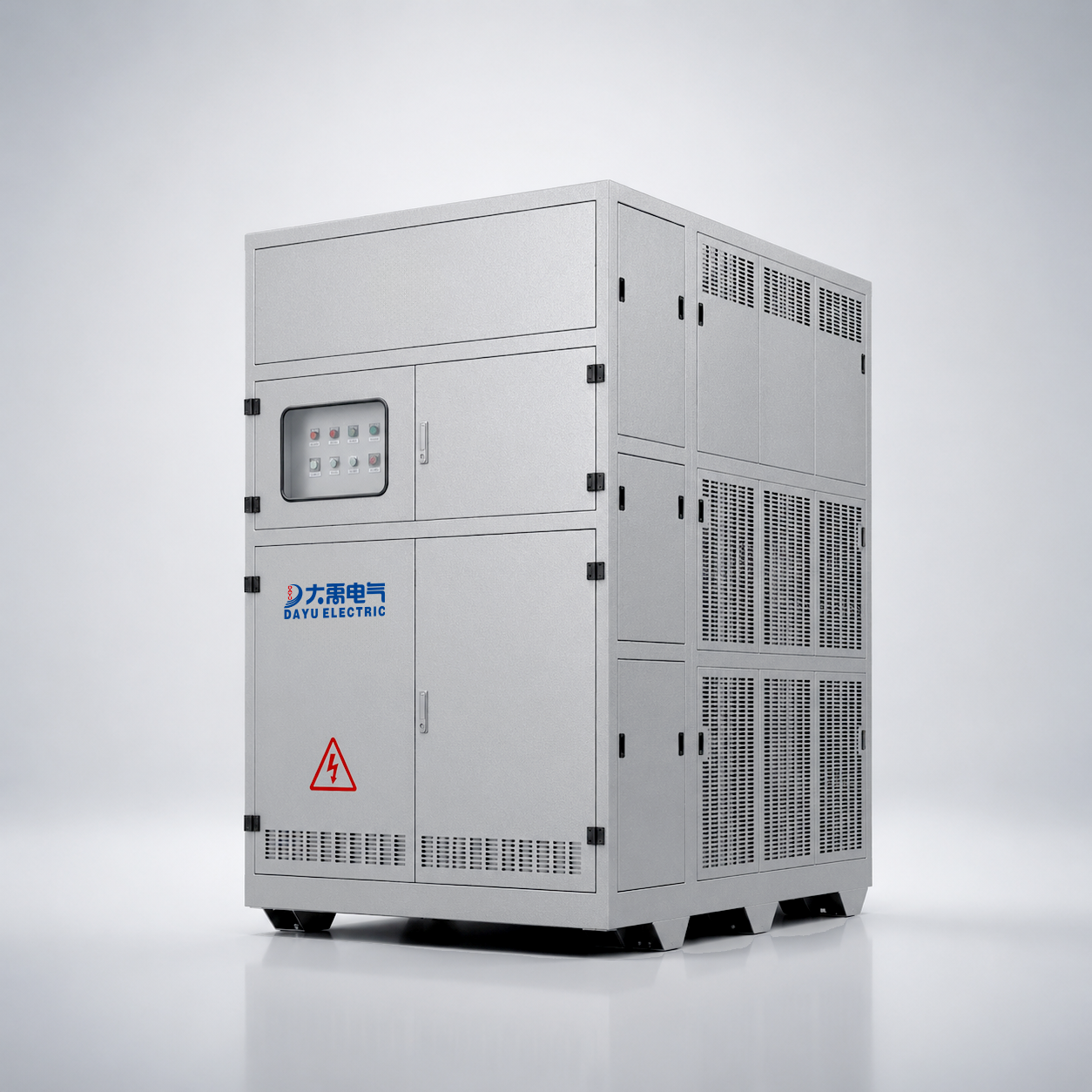

大禹电气FZG系列干式电阻负载装置产品主图

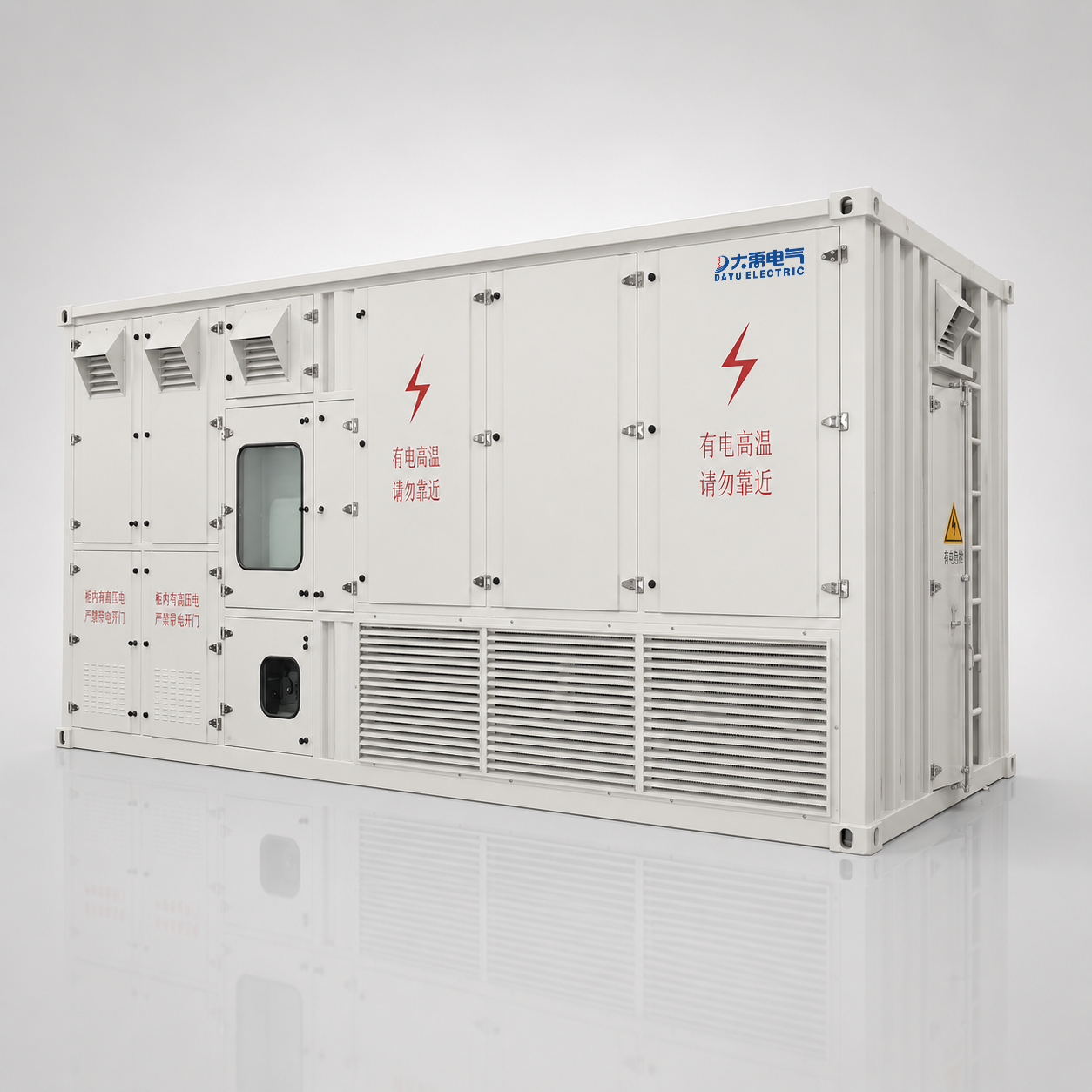

大禹电气FZG系列干式电阻负载装置

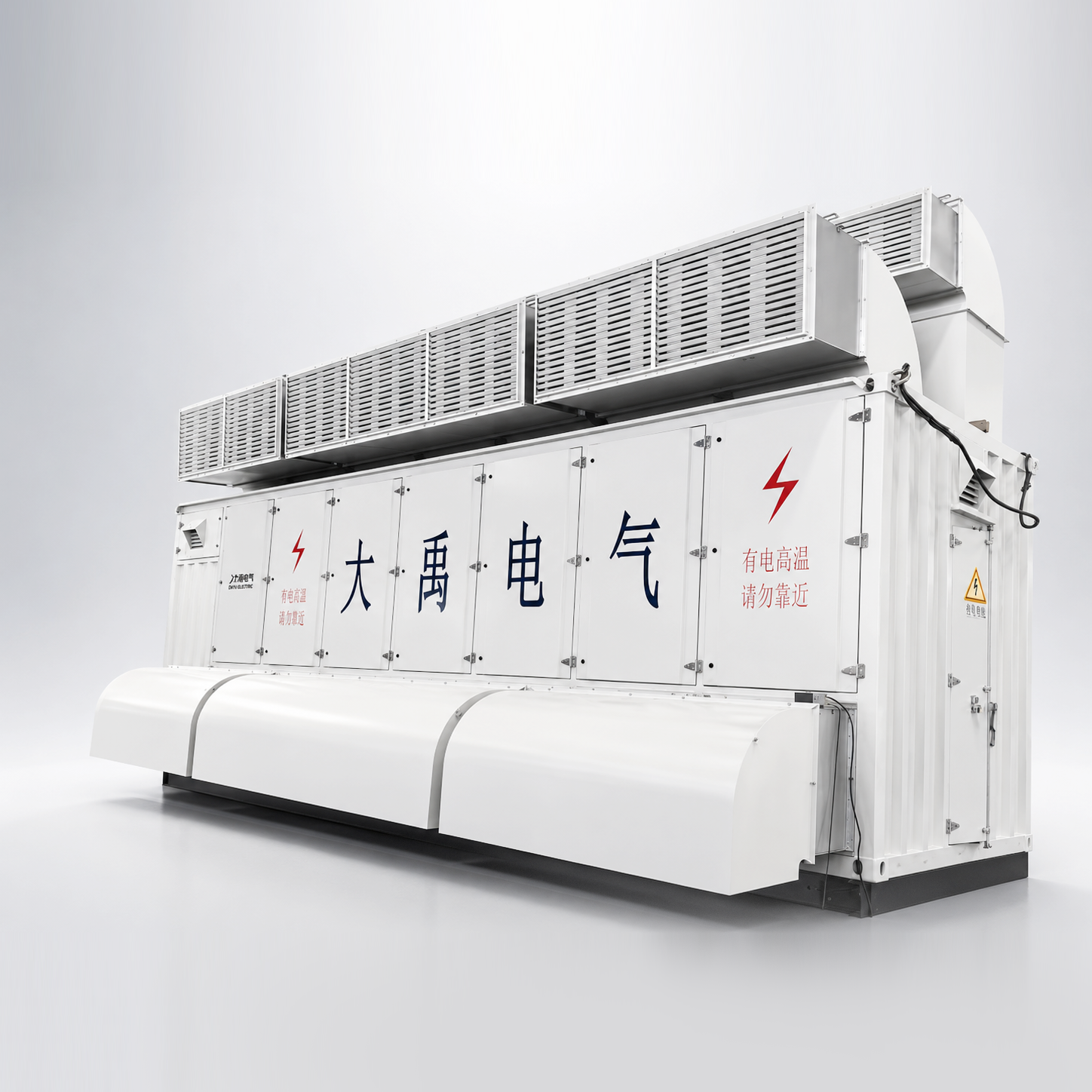

大禹电气FZG系列干式电阻负载装置

ꁆ ꁇ

FZG系列干式电阻负载装置

FZG系列干式电阻负载装置采用耐高温合金电热材料，按需要组成不同规格的电阻单元并联成负载电路，通过各回路接触器选择通断获得不同电阻值，满足电源设备测试要求。产品可采用强制风冷或水冷方式保证电阻元件安全温升，并可配置相应容量的电抗器，满足不同功率因数负载状态测试。

·干式电阻负载

·分级组合加载

·风冷水冷可选

·多重保护配置

适应场景

适用于电源设备和发电机组的负载试验，可根据测试容量采用分级回路组合加载，并按装置容量和现场条件配置强制风冷或水冷；需要非纯阻性负载测试时，可按方案配置电抗单元。

客户痛点

产品特点

耐热电阻单元

电阻采用干式金属外壳式固定电阻，采取风冷或水冷散热模式

分级组合加载

根据负载功率大小，设置1KW-1MW多级档位灵活组合，接触器进行有级调节

冷却方式适配

可根据装置容量和现场条件采用强制风冷或水冷方案

功率因数扩展

负载若需要整定功率因数可配置相应的电抗器负载或电容负载，可实现功率因数滞后0.8-1-0.8超前任意可调，纯电阻负载功率因数为1不可调

多重保护

可配置熔断、失风、烟雾、过温，以及水冷方案的液位、压力和水温保护

防护设计

进出风口可加装防护网，防止小动物及杂物进入

规格参数

A、低压干式电阻负载系列
型号	额定功率 kW/kvar	试验电压 V	长×宽×高 mm	重量 T	备注
FZG-	600	400V~690V	1600×2438×2650	1.0	风机2×3kW
FZG-	1200	400V~690V	2600×2438×2650	2.0	风机4×3kW
FZG-	1800	400V~690V	3600×2438×2650	3.2	风机6×3kW
FZG-	2400	400V~690V	4600×2438×2650	4.6	风机8×3kW
FZG-	3000	400V~690V	5600×2438×2650	6.8	风机8×4kW
FZG-	3600	400V~690V	6100×2438×2650	8.6	风机10×3kW
FZG-	4200	400V~690V	6100×2438×2890	11.2	风机10×4kW
干式电阻+电抗器（功率因数0.8～1）
FZGK-	600/450	400V~690V	2600×2438×2650	2.5	风机2×4kW
FZGK-	1200/900	400V~690V	3600×2438×2650	5.2	风机4×4kW
FZGK-	1800/1350	400V~690V	5000×2438×2890	9.6	风机6×4kW
FZGK-	2400/1800	400V~690V	6100×2438×2890	11.8	风机8×4kW
B、高压干式电阻负载系列
型号	额定功率 kW/kvar	试验电压 V	长×宽×高 mm	重量 T	备注
FZG-	1800	3~10kV	4000×2450×2650	3.2	风机6×3kW
FZG-	2400	3~10kV	5000×2450×2650	4.6	风机6×4kW
FZG-	3000	3~10kV	6100×2450×2650	6.8	风机8×4kW
FZG-	3600	3~10kV	6100×2450×2890	8.6	风机10×3kW
FZG-	5000	3~10kV	7500×2450×2890	11	风机12×4kW
干式电阻+电抗器（功率因数0.8～1）
FZGK-	1800/1350	3~10kV	4000×2450×2890	3.6	风机6×4kW
FZGK-	2400/1800	3~10kV	6100×2450×2890	7.2	风机8×4kW
FZGK-	3000/2250	3~10kV	7200×2450×2890	12.8	风机12×3kW
FZGK-	5000/3750	3~10kV	12000×2500×2950	25	风机14×4kW
说明：
1、水冷产品根据具体项目规划尺寸。
2、根据用途和配置不同，产品尺寸可根据用户现场条件设计。
3、直流负载规格参考以上同功率产品。

资料下载

名称	版本	格式	大小	日期	下载
FZG系列干式电阻负载装置	V1.0	pdf	4.10MB	2026-07-03	立即下载

相关产品

FZG系列干式电阻负载装置

负载测试设备

负载监测系统介绍

负载测试设备

넳 넲

负载组合

不同测试阶段需要组合不同功率等级和电阻值

温升控制

电阻元件持续带载会产生热量，需要可靠冷却和温升保护

安全保护

失风、过温、烟雾或水冷异常需要及时检测与保护

功率因数测试

部分电源试验需要在电阻负载基础上配置电抗单元
