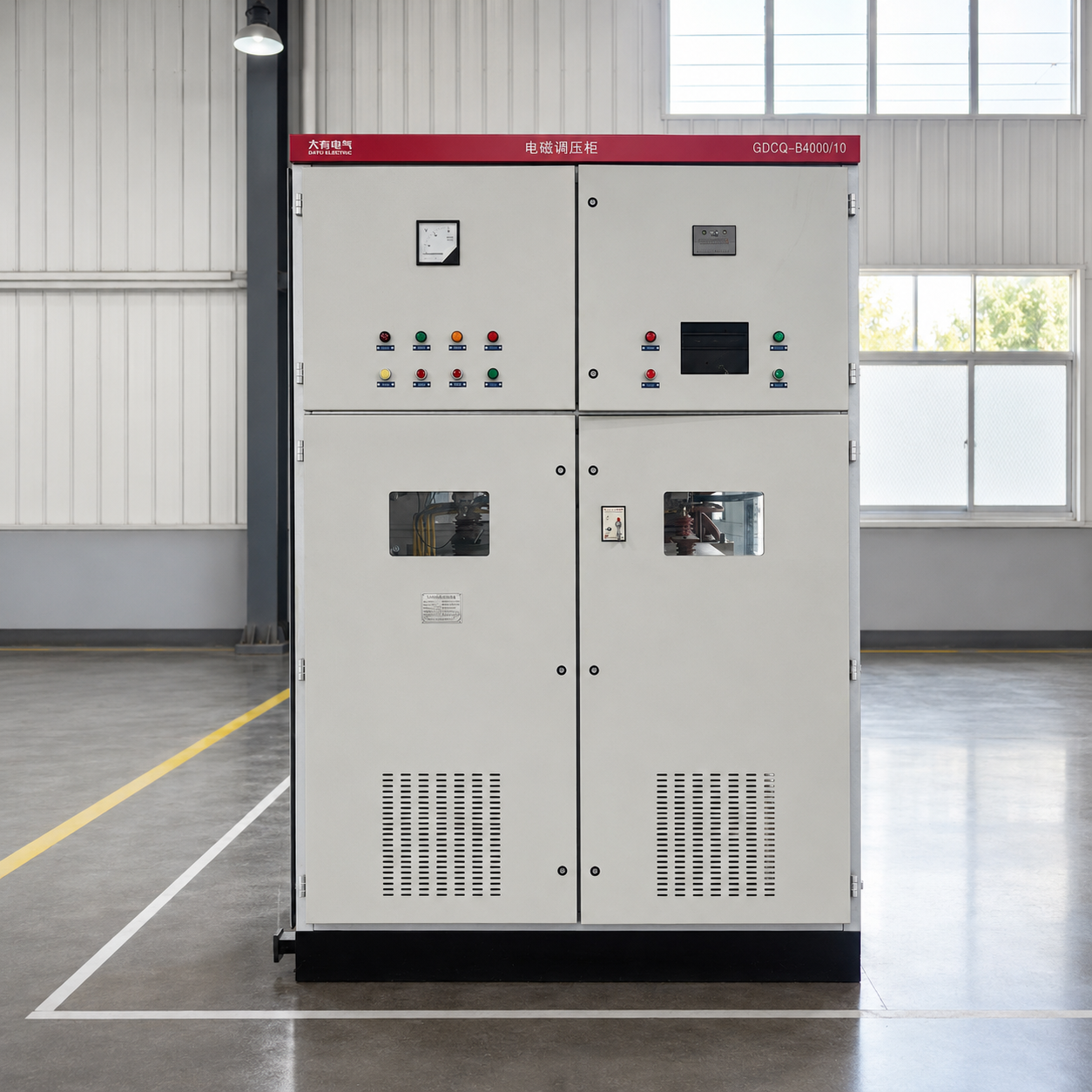

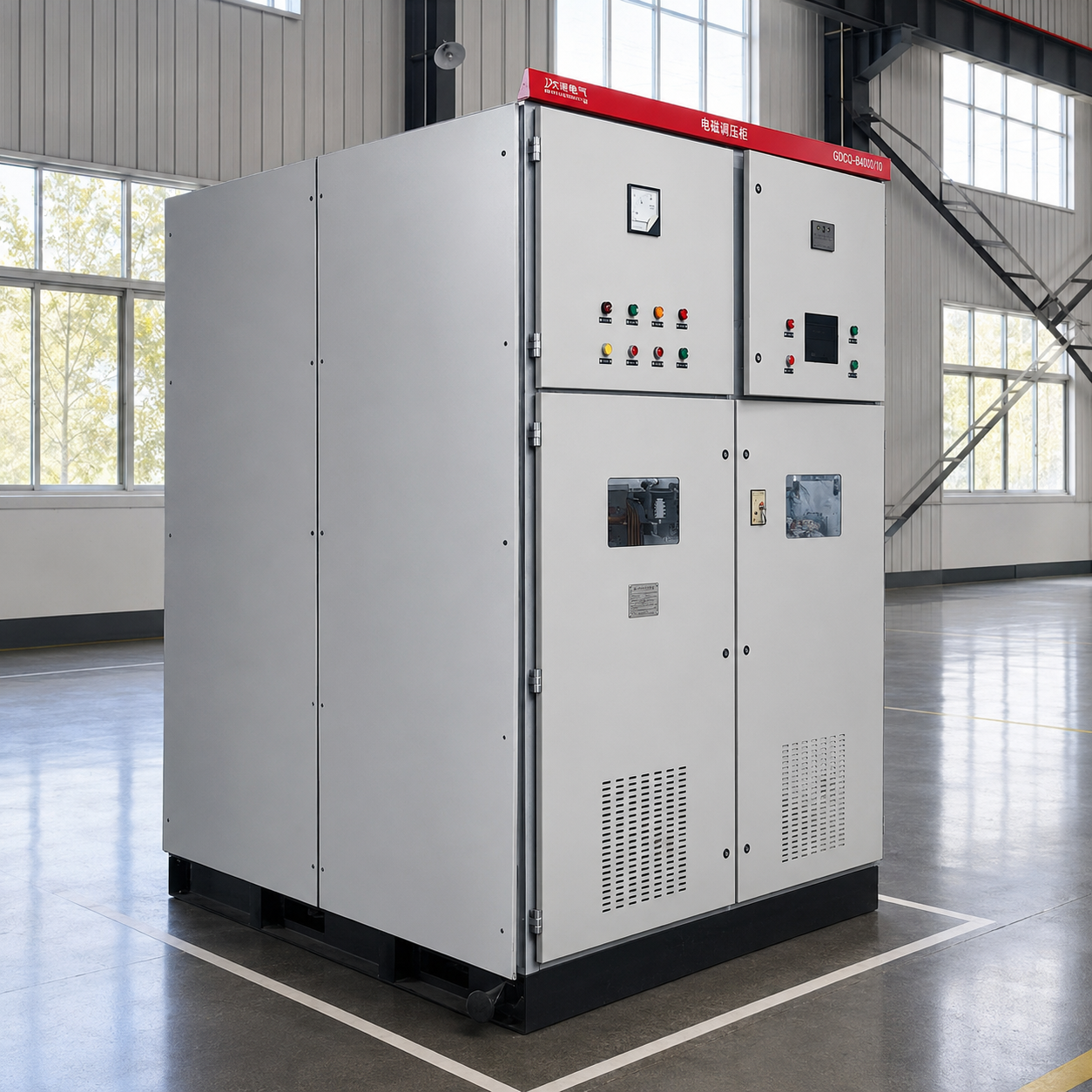

大禹电气GDCQ系列电磁调压软起动装置产品主图

ꁆ ꁇ

GDCQ系列电磁调压软起动装置

GDCQ系列电磁调压软起动装置采用高压电磁调压原理控制电动机端电压，面向大功率笼型异步电机起动控制。装置通过低压控制高压，使电机端电压和起动电流按设定规律连续变化，电机完成加速后转入全压运行。

·高压电磁调压

·低压控制高压

·起动过程可控

·抗电磁干扰

适应场景

适用电机：大功率笼型异步电机。

工作电压：6kV、10kV。

功率范围：200-30000kW。

适用需求：连续调压软起动、限制起动电流、降低机械冲击以及本地/远程控制。

客户痛点

产品特点

高压电磁调压

主回路采用高压电磁调压器，通过调节高压绕组端电压控制电机端电压

低压控制高压

主控系统高低压隔离，无需光纤触发

起动参数可调

初始电压10%-80%Ue可调，起动电流1.5-4.5Ie可调。

多种起停方式

支持软起、直起、软停和自由停止

多种控制模式

可提供智能、电压斜坡、恒时、突跳等控制模式

本地与通讯控制

支持本柜、外控和通讯遥控，配置RS485接口、Modbus协议（默认）或以太网通讯

规格参数

型号规格	适用电机功率 kW	控制柜体尺寸（mm） W×D×H	重量 (t)	调压柜（器）尺寸（mm） W×D×H	重量 (t)	备注
GDQC-A630	≤630	1200×1300×2650	1.2			一体柜
GDQC-A1000	≤1000	1300×1300×2650	1.6			一体柜
GDQC-A1600	≤1600	1400×1450×2650	2.0			一体柜
GDQC-A2000	≤2000	1400×1450×2650	2.3			一体柜
GDQC-A3000	≤3000	1600×1450×2650	2.8			一体柜
GDQC-A4000	≤4000	1200×1300×2650	0.8	1700×1300×2650	3.2	分体柜
GDQC-A5000	≤5000	1200×1400×2650	0.9	1700×1400×2650	3.5	分体柜
GDQC-A6000	≤6000	1200×1450×2650	1.0	1800×1450×2650	3.7	分体柜
GDQC-A7000	≤7000	1200×1450×2650	1.0	1900×1450×2650	4.0	分体柜
GDQC-A8000	≤8000	1200×1200×2650	0.8	1800×1200×2200	4.6	分体柜
GDQC-A10000	≤10000	1200×1200×2650	0.8	1900×1300×2300	5.5	分体柜
GDQC-A12000	≤12000	1200×1200×2650	0.8	2000×1400×2400	6.5	分体柜
GDQC-A14000	≤14000	1200×1200×2650	0.8	2100×1500×2500	7.5	分体柜
GDQC-A16000	≤16000	（1200×1200×2650）×2	1.5	2200×1600×2600	8.1	分体柜
GDQC-A20000	≤20000	（1200×1200×2650）×2	1.5	2300×1700×2700	9.5	分体柜
GDQC-A24000	≤24000	（1200×1200×2650）×2	1.5	2400×1900×2800	10.5	分体柜
GDQC-A30000	≤30000	（1200×1200×2650）×3	2.2	2600×2000×2900	12.0	分体柜
说明：
1、一体柜控制部分和调压器在一个柜内，含控制器、晶闸管组件，调压变压器和短接开关。
2、分体柜的调压器在柜外单独放置，控制柜含控制器、晶闸管组件、短接开关需要另配开关柜。
3、产品外形总尺寸要在结构尺寸上另加前后门板厚度共约50mm，两端加隔板厚度共约30mm。
4、采用一拖多时需增加相应数量的隔离柜或切换柜。
5、根据用户要求和配置不同，产品尺寸和布置方式可根据实际情况调整。
6、当负载为重载型，订货时请单独注明。

资料下载

名称	版本	格式	大小	日期	下载
大禹电气电磁调压装置产品手册2025（中文）	V1.0	pdf	18.9MB	2026-05-29	立即下载
